RF4158

直接調頻/快速波形產生8GHz小數N分頻頻率合成器

  • 概覽
  • 文檔及技術資料
  • 工具及評估板
  • 運用案例
概覽
產品型號         產品描述RF工作頻率 HzPFD最高頻率歸一化相位噪底工作電壓 V溫度范圍℃ 封裝 典型運用
RF4158小數N分頻頻率合成器     800M~8G  100MHz-203.9dBc/Hz  2.7~ 3.45-40~125QFN 24PINFMCW雷達


RF4158

RF4158是一款由數字鑒頻鑒相器、精密電荷泵和可編程參考分頻器等模塊組成的最高工作頻率可達8GHz的頻率合成器。

產品同時具有整數分頻和小數分頻功能,采用3.3V電源供電。同時還可以實現FSK和PSK調制。

可根據需要產生多種類型的調頻連續波,如鋸齒波、三角波、拋物線波等。同時還可以實現FSK和PSK調制。

所有內部寄存器均可通過三線串行接口進行手動配置。


主要運用

FMCW雷達

文檔及技術資料
下載規格書
工具及評估板

產品優勢與特點


◆  RF工作頻率:800MHz~8GHz

◆  PFD最高頻率可達100MHz

◆  歸一化相位噪底:-203.9dBc/Hz

◆  2.7V至3.45V單電源供電

◆  可編程電荷泵電流

◆  2種不同掃描速率的調頻連續波斜波

◆  具有斜坡延遲、中斷等功能

◆  調制產生鋸齒波、三角波、梯形波和拋物線波形

◆  具備FSK和PSK功能

◆  數字鎖定檢測,三線串行接口

◆  ESD性能:2KV HBM、1KV CDM




功能框圖

運用案例

典型運用


◆ 汽車

    ◆ 24G毫米波雷達

    ◆ 運用框圖(Block Diagram)


◆ 運用場景



◆ 航空航天和防務

    ◆ 雷達

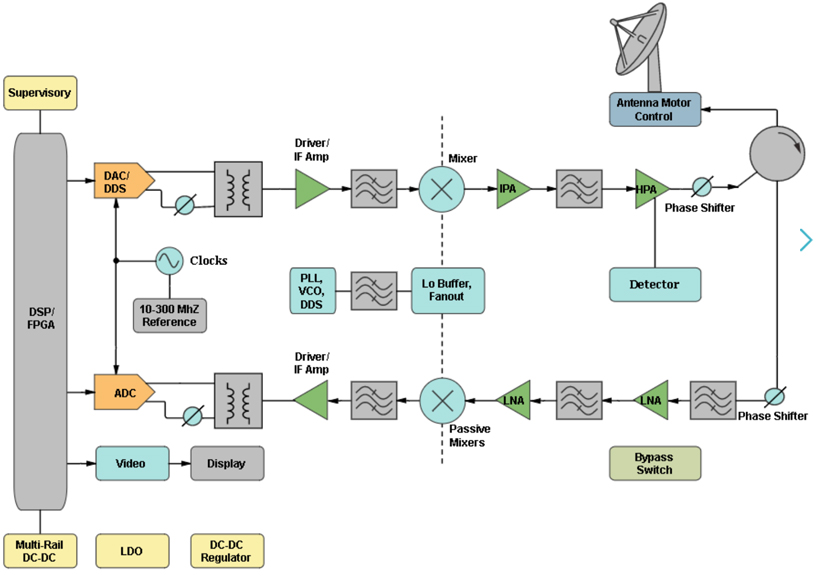

    ◆ 運用框圖
